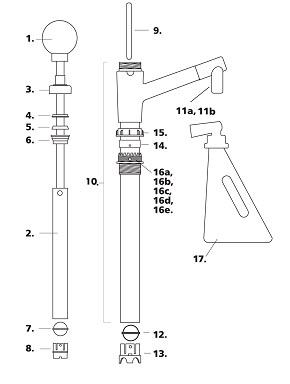

Číslo | Název součásti |
1 | Kulová rukověť |
2 | Plunžrový píst |
3 | Víčko hlavy pumpy |
4 | Těsnění stěrače hlav pumpy |
5 | Těsnění hlavy pumpy |
6 | Držák těsnění hlavy pumpy |
7 | Klapka plunžrového pístu |
8 | Držák klapky plunžrového pístu |
9 | Bezpečnostní třmen |
10 | Tělo pumpy |
11a | Přímá výtoková hubice |
11b | Výtoková hubice pro odměrku Bezpečná odměrka 1 litr* |
12 | Spodní klapka |
13 | Držák spodní klapky |
14 | Těsnění barelového připojení |
15 | Matka |
16a | M-matice MBSP připojení na barel |
16b | M-matice M55 připojení na barel |
16c | M-matice M63 připojení na barel |
16d | M-matice M69 připojení na barel |
16e | Matice MR připojení na barel |
16f | M-matice M63B připojení na barel |
17 | Bezpečná odměrka 1 litr |
* výtoková hubice pumpy s bajonetovým připojením pro Bezpečnou odměrku 1 litr je navržena k pevnému připojení Bezpečné odměrky (volitelný doplněk)
